Levantamento · Scan-to-BIM · Património

O existente, tal como está.

Referências selecionadas 2020–2026, Alemanha & Portugal: do varrimento laser ao desenho fiel à deformação, ao modelo BIM e ao visualizador web. Todas as referências estão anonimizadas — peças completas disponíveis mediante pedido.

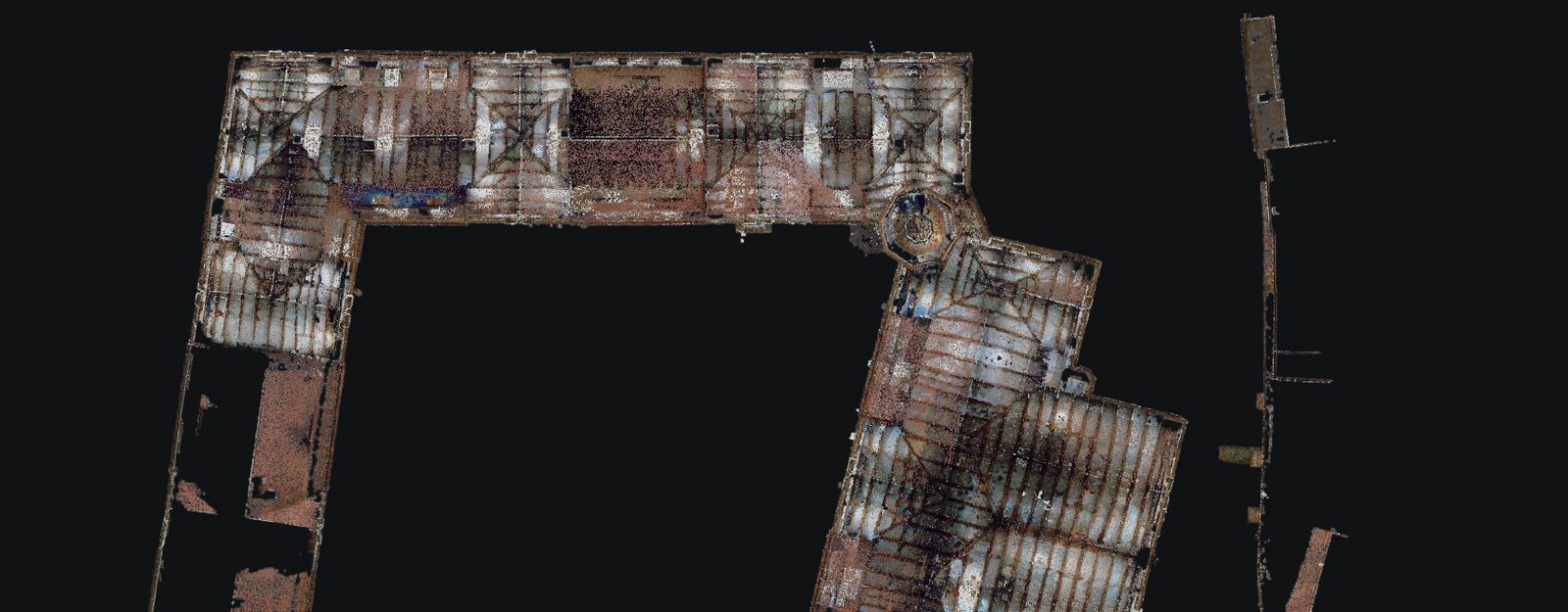

Nuvem de pontos registada de um pavilhão barroco, vista superior — Nuvem de pontos registada · pavilhão de caça barroco Captura: V-Team GbR

Precisão · USIBD LOA

Precisão: o que garantimos

Precisão é um desvio-padrão. Trabalhamos com a especificação USIBD Level of Accuracy (C220) e a DIN 18710, e especificamos as duas grandezas que a norma separa: a exatidão medida do levantamento e a exatidão representada do desenho ou modelo que dele resulta.

LOA 10

> 50 mm

Elementos orgânicos ou muito deformados, normalizados no modelo.

LOA 20

15 – 50 mm

Modelação BIM fiel à deformação — cerca de 90 % dos elementos.

LOA 30

5 – 15 mm

2D direto sobre a nuvem, no plano de corte. Nuvem registada.

LOA 40

1 – 5 mm

Estação única antes do registo. Não se representa neste escalão.

LOA 50

< 1 mm

Metrologia industrial, fora do âmbito da documentação de edifícios.

Medida: em obra, um scanner terrestre entrega LOA 30–40. Representada: modelo BIM a LOA 20 (orgânicos LOA 10); 2D direto da nuvem até LOA 30.

Contratos próprios

Colaboração / Subcontratação

Investigação & além do desenho

R/01

Geometria de malha como BIM

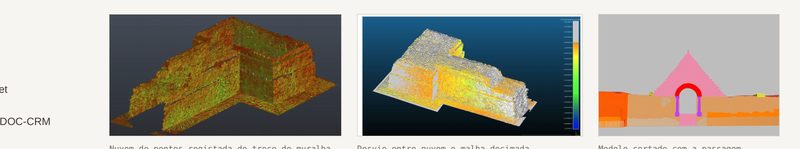

Scan-to-MeshBIM: nuvem, desvio e modelo IFC da muralha de Emona

Como modelar um elemento sem superfícies planas — uma ruína, um coroamento de muro degradado? Tema da dissertação no European Master in BIM (BIM A+): Scan-to-MeshBIM em cinco fases, do registo ao IFC, aplicado a um troço da muralha romana de Emona, em Liubliana, classificada pela UNESCO.

Programa

European Master in BIM (BIM A+) · UL FGG Ljubljana, 2025

Caso de estudo

Muralha romana de Emona · UNESCO

Temas

LiDAR · fotogrametria · quad mesh · IFC4 · openBIM

Publicação

ptBIM 2026

R/02

A nuvem como série de medições

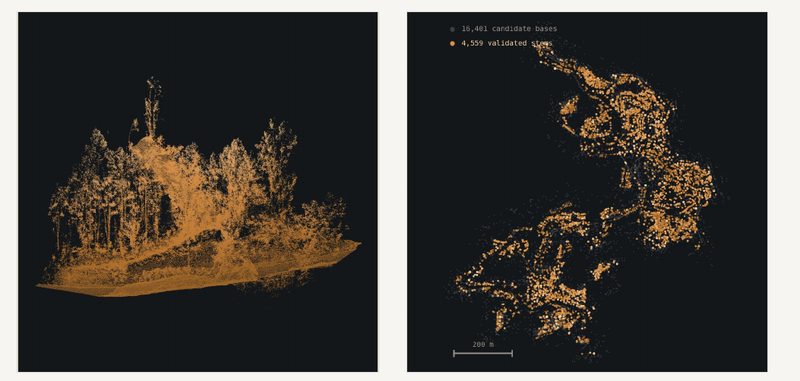

Nuvem SLAM de um povoamento florestal e carta de troncos

Nem toda a nuvem acaba em desenho. Para um projeto-piloto florestal desenvolvemos uma cadeia de processamento própria: de um levantamento SLAM do povoamento, cada árvore é identificada e o diâmetro à altura do peito é medido. O resultado é um inventário de coordenadas, diâmetros e indicadores de qualidade.

Bases candidatas

16 401

Troncos validados

4 559

Área

62,7 ha

Intervalo DAP

8,0 – 80,0 cm

↘ Contacto

Peças completas mediante pedido.

Para qualquer referência podemos disponibilizar peças desenhadas completas, extratos de nuvem de pontos ou exemplos IFC.
